Прогрессивный распределитель смазки SSV

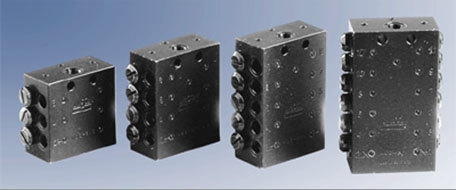

Прогрессивный распределитель смазки (питатель) тип SSV
Скачать документацию (1.64 MB)
Прогрессивный распределитель, общая информация
- Прогрессивные распределители являются распределителями поршневого типа.
- Они распределяют смазку последовательно к подлеченным точкам трения.
- Распределители SSV подают на одно выпускное отверстие и за один ход поршня 0,2 см3 смазочного материала.
- Распределители SSV М подают на одно выпускное отверстие и за один ход поршня 0,07 см 3 смазочного материала.
- Количество подаваемого смазочного материала может быть увеличено путем объединения отдельных каналов распределителя.
- Прогрессивные распределители SSV и SSV М могут иметь от 6 до 12 выпусков, SSV до 22 выпусков.
- Распределители позволяют обеспечивать смазкой большое количество точек трения с одной позиции.
- Они позволяют надежно обеспечивать смазкой точки трения с различной потребностью в смазочном материале.
- Работа распределителя может контролироваться визуально (SSV –К и SSV М) или при помощи электронного датчика (SSV –N).
- Любая блокировка в системе смазки приводит к выходу смазки через предохранительный клапан.
Признаки прогрессивного распределителя
Выражение «прогрессивный» указывает на особенность движения смазки по распределителю.
Например:
- Последовательное перемещение поршней в распределителе происходит под воздействием поступающей смазки, находящейся под давлением.
- Перемещение поршней происходит согласно установленному порядку, образуя при это повторящиющиеся циклы смазки.
- Каждый поршень должен закончить полный ход, прежде чем следующий поршень начнет свое движение.
- Этот процесс не зависит от того, поступает ли смазка постоянно или прерывистым потоком. Поршни работаю в зависимости друг от друга.
- Все подсоединенные к системе точки трения снабжаются смазкой.
Технические характеристики
|
Количество выпускных отверстий:
|
от 6 до 22
|
|
Подача за ход поршня
|
0,2 cm³
|
|
Максимальное рабочее давление
|
350 бар
|
|
Применяемые смазки
|
Масла от 20cSt при 40°C
Смазка до NLGI 2 по DIN 51818
|
|
Входная резьба
|
G 1/8
|
|
Подключаемый трубопровод
|
4 или 6 мм
|
|
Рабочая температура
|
от -40 до +70°C
|
|
Материал
|
сталь воронёная, cталь нержавеющая
|
Принцип работы:
Прогрессивные распределители Quicklub позволяют обеспечить смазкой большего количества точек трения на машине из значительно меньшего числа центров смазки.
Совместно с ручным, пневматическим или электрическим насосом прогрессивные распределители образуют недорогую и простую в обслуживании систему смазки.
Прогрессивный распределитель находит применение как для увеличения количества выпусков в многпроводной насосной системе и секционирования отдельных распределителей и дозирующих клапанов двух или однопроводной централизованной системы смазки., так и для использования их в качестве вспомогательных распределителей в больших и малых масляных циркуляционных системах смазки.
Прочее
Заглушка М10x1 для неиспользуемых выходов питателя
Питатель SSV 6-K с контрольным штифтом для визуального контроля работы питателя
Питатель SSV 6-NP оснащенный электронным детектором работы и счётчиком ходов поршня

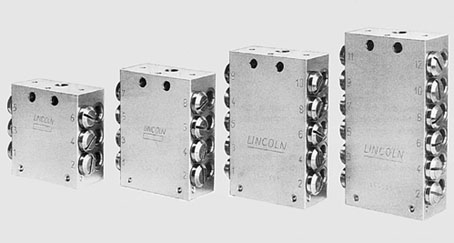

Питатели SSV VA в корпусе из нержавеющей стали
Применяются для работы в агрессивных средах, в условиях повышенной влажности и температур, а также на пищевых производствах.

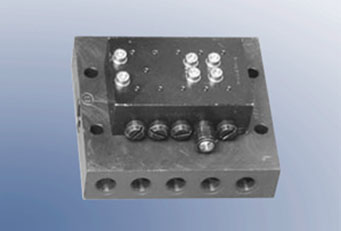

Питатель SSV -FL притычного (фланцевого) исполнения
Применяется в металлургических производствах при использовании труб больших диаметров.
